クイックコネクト油圧カップリング

クイックコネクト油圧カップリングは、クイックディスコネクトまたはクイックリリースカップリングとも呼ばれ、流体移送ラインをすばやく開閉するためのカップリングです。手で操作する、クイックコネクトフィッティングは、レンチが必要なネジ式またはフランジ式の接続に代わるものです。セルフシールバルブが装備されている場合、クイックコネクトフィッティングは、切断時に自動的にライン内の液体を含みます。

YH油圧クイックディスコネクトカップリングは、ライフサイエンス、産業およびモバイル機器、原子力発電、石油およびガス探査、農業、建設、鉱業、食品および飲料、モバイルHVACなどの主要な油圧および空圧アプリケーションおよび市場における使いやすさとシステム稼働時間を最大化、プロセス冷却水供給など。

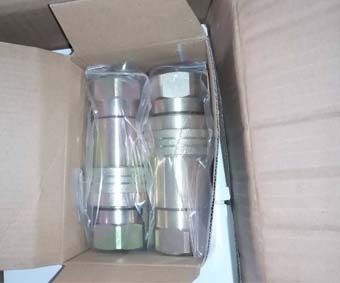

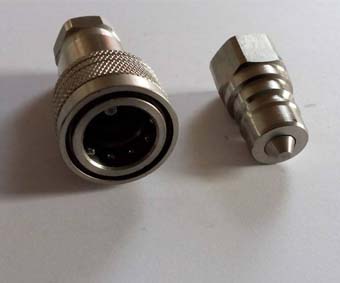

7241ASSクイックカップリングはステンレス製です。これらのクイックカップリングは、ローダー、掘削機、エレベーター、その他の油圧システムなど、さまざまな機械の接続に広く使用されています。YHクイックカップリングは、優れたシール性、高い耐圧性、見栄えを兼ね備えています。

品番：7241ASS（Aシリーズ油圧クイックカップリング（ステンレス））
材質：炭素鋼、ステンレス鋼、真鍮など
OEMサービス：提供されたサンプルまたは図面で利用可能です。
MOQ：在庫商品にMOQは必要ありません。私達は要求される普及した項目のためのサイズの広い範囲を保ちました。

男性BSP

男性NPT

女性BSP

女性NPT

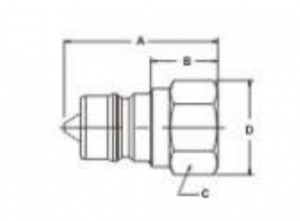

雄部品図

技術データ表

品番	糸	A	C	D
		mm	mm	mm
7241ASS-02PF	G1 / 4	32	19	22
7241ASS-03PF	G3 / 8	37	22	26
7241ASS-04PF	G1 / 2	46	27	31
7241ASS-22PF	M22X1.5	46	27	31
7241ASS-06PF	G3 / 4	58	35	40
7241ASS-08PF	G1	66	41	48
7241ASS-10PF	G1.1 / 4	75	54	59
7241ASS-12PF	G1.1 / 2	86	60	68
7241ASS-16PF	G2	100	77	84

7241ASクイックカップリングは、スリーブを引き戻して接続し、メススリーブを引き戻して取り外します。 7241ASはポペット弁で遮断されています。しかし、圧力がかかっている状態で両方の部品を接続または切断しないでください。

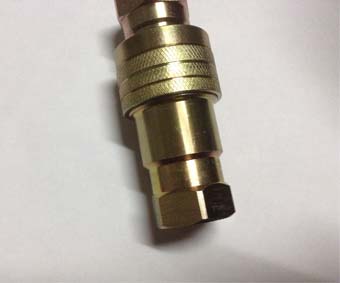

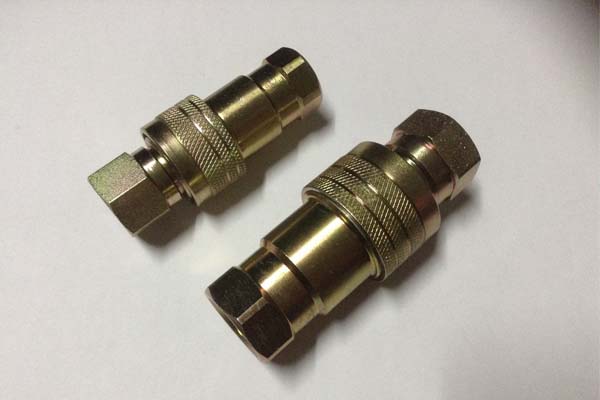

品番：7241AS（Aシリーズ油圧クイックカップリング（スチール））
熱処理摩耗部品を有する高級炭素鋼
PTEFのポリウレタンとNBRのバックアップリング
温度：-25℃〜+ 100℃

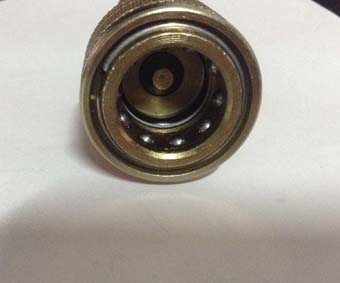

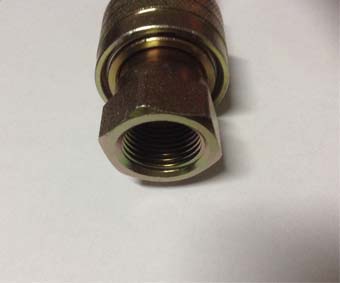

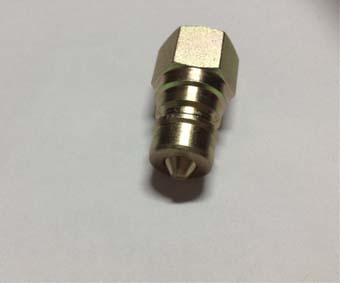

クイックカップリング詳細
